detalle del producto

Extensor Encadenable de IP y Poder sobre Coaxial/Dos Cables MS-IP07M

Modelo: MS-IP07M

  • Extiende señal de cámara IP y poder sobre cable coaxial o cualquier cable de dos alambres.
  • Extiende Ethernet o cualquier dispositivo TCP/IP hasta 1.5Km.
  • Provee poder a cámara IP hasta DC12V 1Amp (12W) hasta una distancia de 500 metros
  • Soporta conexión encadenable/serie/ estrella hasta 4 cámaras IP.
  • Soporta velocidad de transmisión 10/100BASE-T.
  • Cuando la instalación es de una cámara IP con poder, la fuente de poder puede ser la unidad transmisora o receptora.
  • Cuando la instalación es en serie o estrella para transmitir IP con poder, cada MS-IP07M requiere fuente de poder externo.
  • Perfecto para actualizar sistema de cámaras análogas a IP.
  • Opciones de fuente de poder para MS-IP07M:

                DC24V 30W adaptador de poder: SWP241250

                DC48V 40W adaptador de poder: SWP480830

                DC56V 70W adaptador de poder: SWP551260

Ejemplos de Diagramas de Conexión:

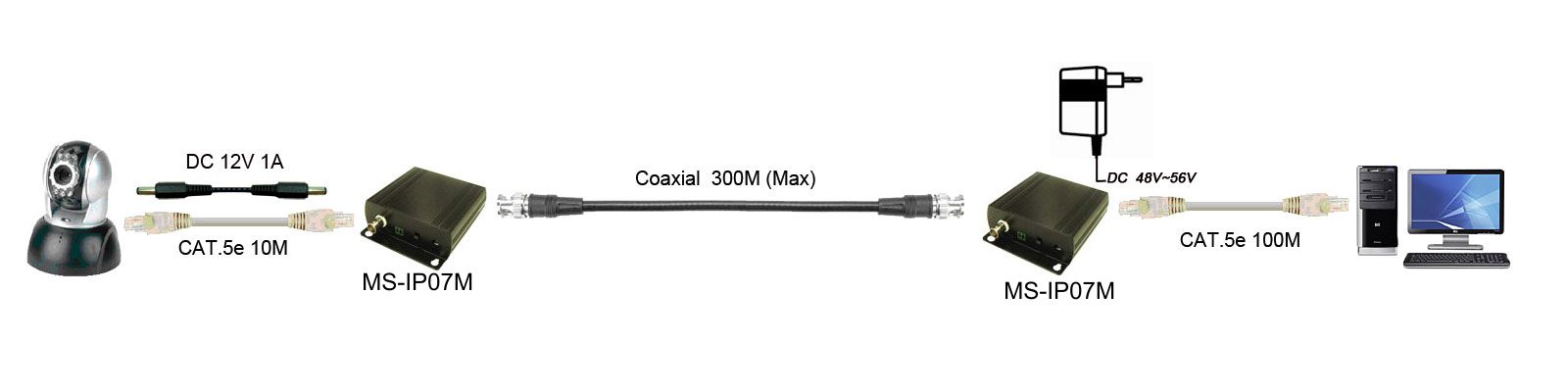

  • Aplicación de Una Cámara Punto a Punto

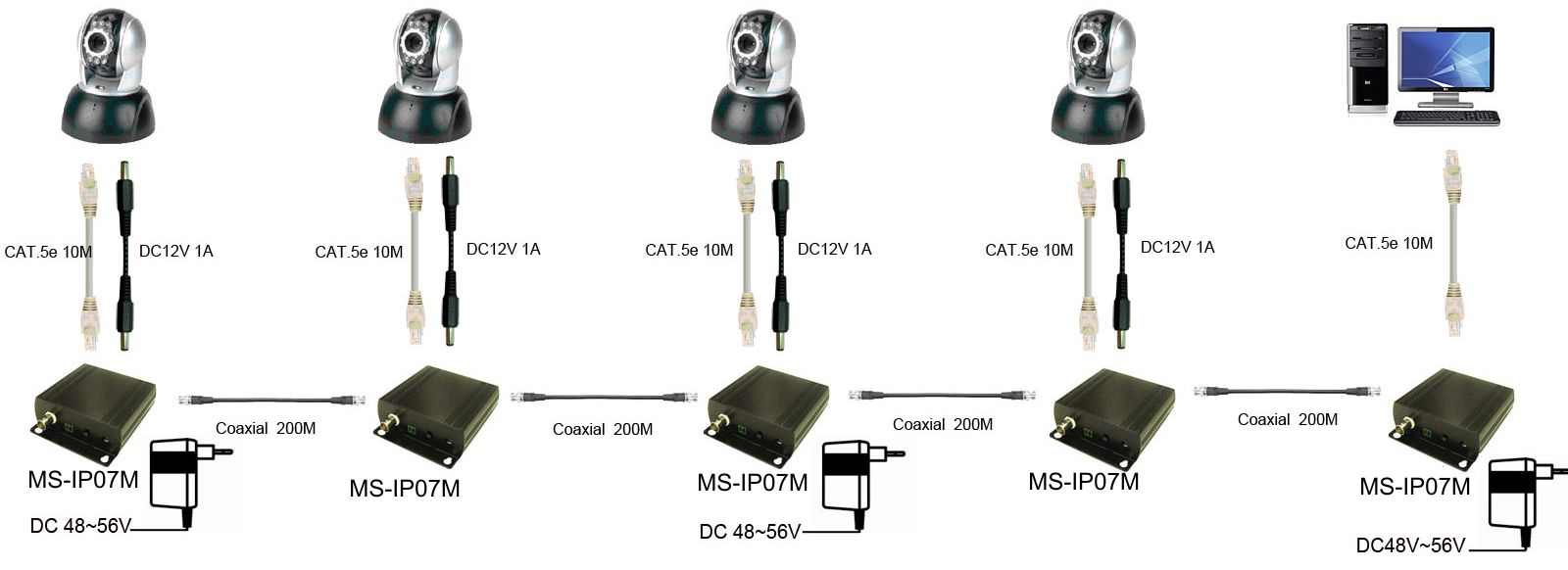

  • Aplicación de 4 Cámaras IP en Serie

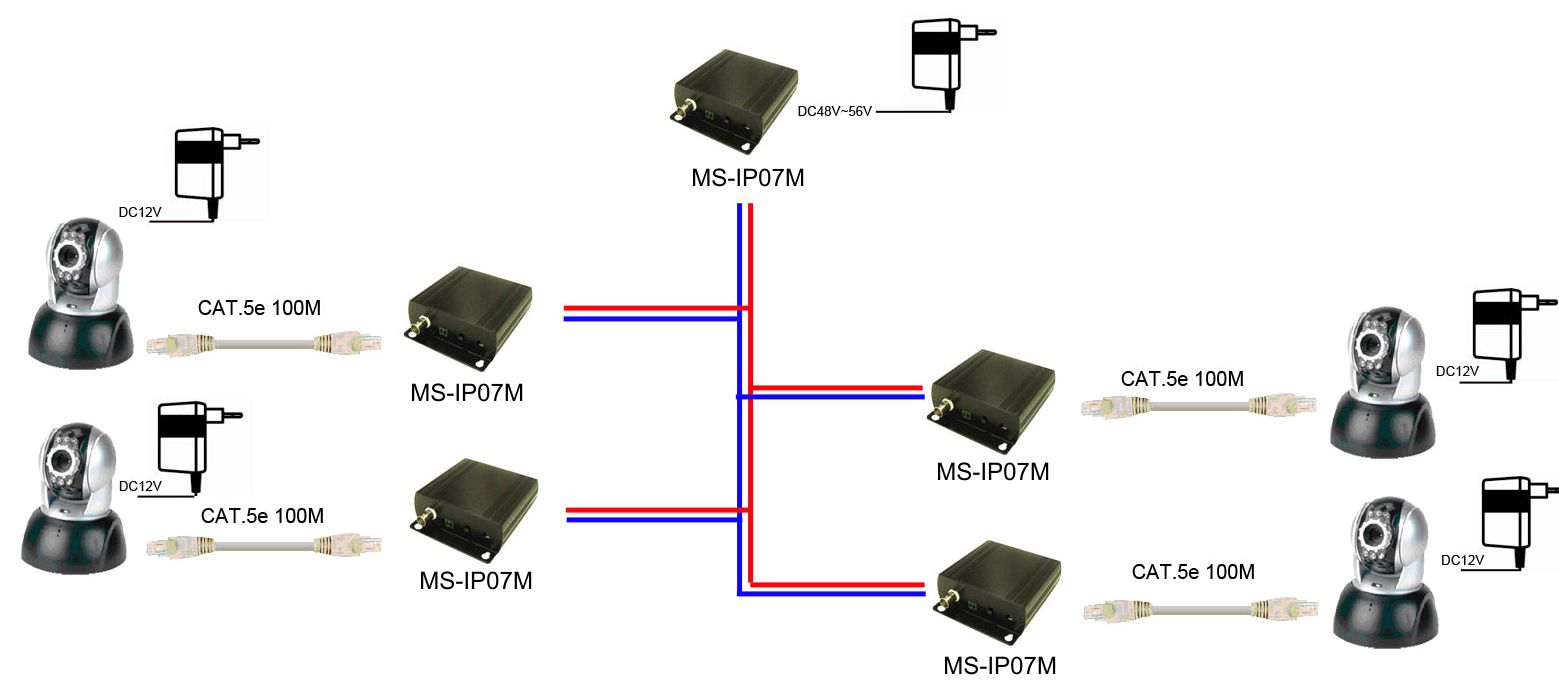

  • Aplicación de 4 Cámaras IP en forma de Estrella

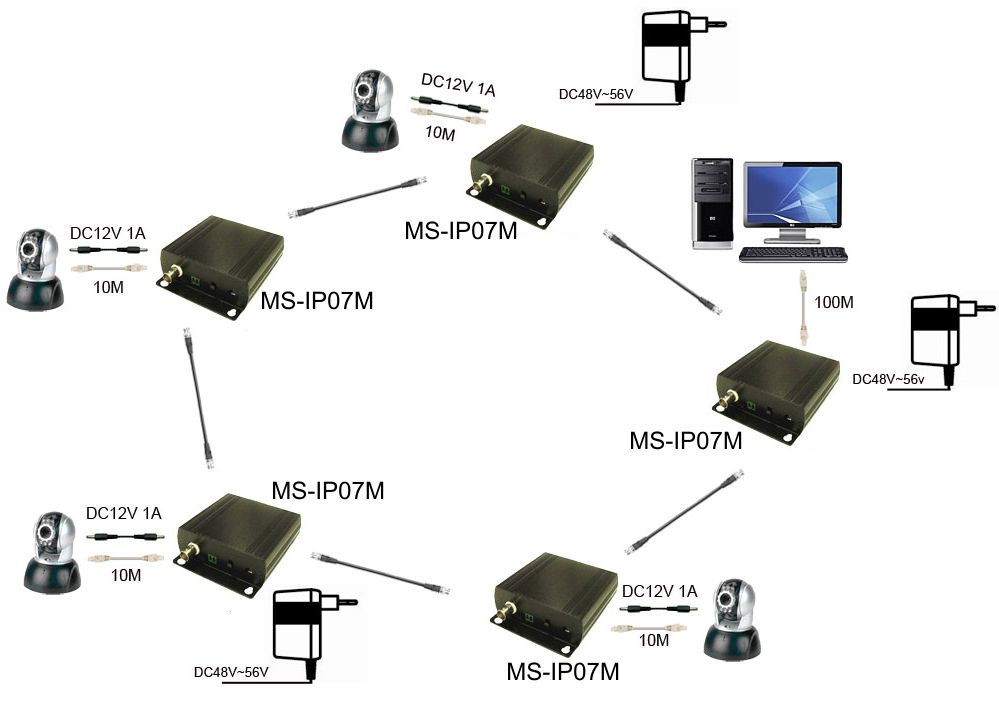

  • Aplicación de 4 cámaras IP en forma de circulo



ÍTEM NO.

MS-IP07M

Interfase de Transmisión

TERMINAL BLOCK 2 Pin x 1,  BNC x 1

Entrada/Salida de Poder

DC JACK 2.0mm x 2

Selector de Señal de Salida

SLIDE SWITCH x 1

Connector Ethernet

RJ45 x 1

Velocidad de Ethernet

10M /100 Mbps

Distancia de Transmisión

1500 M (Max.)

Entrada de Poder

DC 24V ~ DC 56V

Salida de Poder

DC 12V

Consumo de Poder

7W (Max)

Temperatura

Funcionamiento: 0 hasta 55℃, Almacenamiento: -20 hasta 85℃, Humedad:  hasta 95%

Dimensiones (mm)

88 x 110 x 30 mm

Peso  (g)

250 g

Vista de Panel
