detalle del producto
HD-SDI y Poder a traves de un cable coaxial MS-SDIVP
Modelo: MS-SDIVP
- Transmite vídeo HD-SDI vídeo y poder para cámara por medio de un cable coaxial.
- Permite el uso de cable coaxial RG59 existente para actualizar cámaras análogas a a HD-SDI.
- Distancia de transmisión hasta 300 metros con cable RG6U
- La entrada de poder de la unidad receptora MS-SDIVPR soporta: DC12V a DC58V
- La unidad transmisora MS-SDIVPT y cámara reciben poder de la unidad receptora.
- La unidad transmisora MS-SDIVPT puede proporcionar poder a la cámara hasta DC12V/1Amp.
- POC incorporado en dos clases de protección contra picos: class I 2KA (8/20uS) , class II 2A (8/20uS)
- Salida/ Entrada de SDI con protección incorporado 2A 2KA (8/20uS).
- Soporta SDI (SMPTE 259M), HD-SDI (SMPTE 292M).
- Soporta señal de vídeo 720p, 1080i, 1080p.

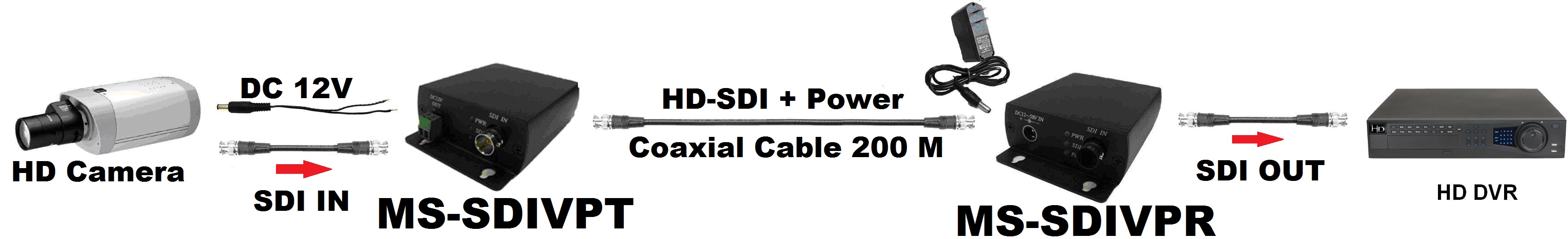

Diagrama de Instalación
|
ÍTEM No. |
MS-SDIVPT |
MS-SDIVPR |
||
|
Formato soportado |
HD-SDI (SMPTE 292M) |
|||
|
Resoluciones soportadas |
720p@24/25/30/50/60Hz，1080i@50/60Hz，1080p@24/25/30Hz |
|||
|
LED |
LED Verde x 1，LED Azul x 1，LED Rojo x 1 |
|||
|
Entrada / Salida SDI |
BNC x 2 (75Ω) |
|||
|
Terminal de Poder |
Ø 2.0 mm x 1 |
terminal removible de 2 pin x 1 |
||
|
Consumo de Poder |
3W ( Max) |
|||
|
Adaptador de Corriente |
DC 24V / 1.25A |
X |
||
|
Soporte de Adaptador de Coriente |
DC 12V ~ 58V |
X |
||
|
Salida de Poder |
X |
DC 12V / 1A (Max) |
||
|
Temperatura |
Funcionamiento: 0ºC hasta 55ºC, Almacenamiento: -20ºC hasta 85ºC, Humedad: hasta 95% |
|||
|
Dimensiones (mm) |
67 x 102 x 30 |
|||
|
Peso (g) |
185 |
185 |
||

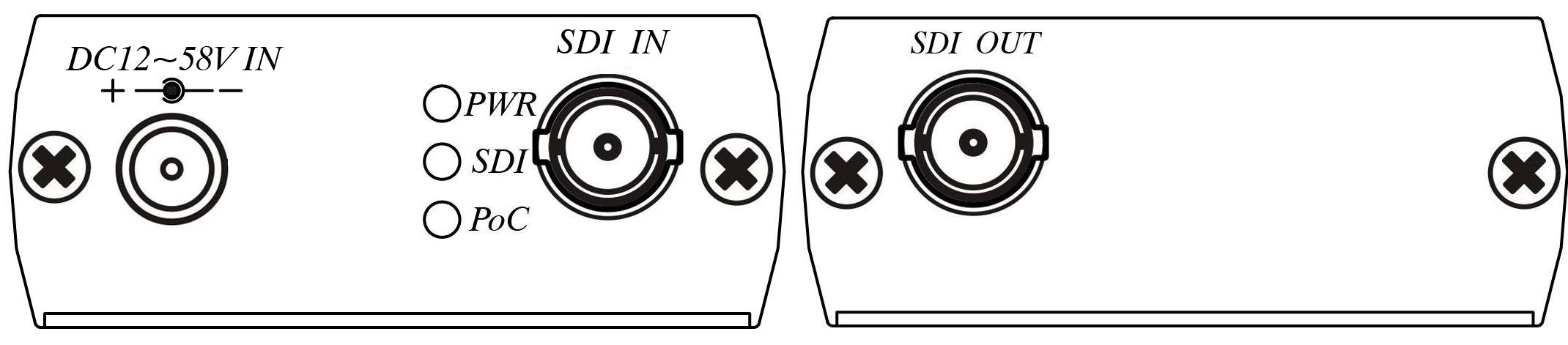

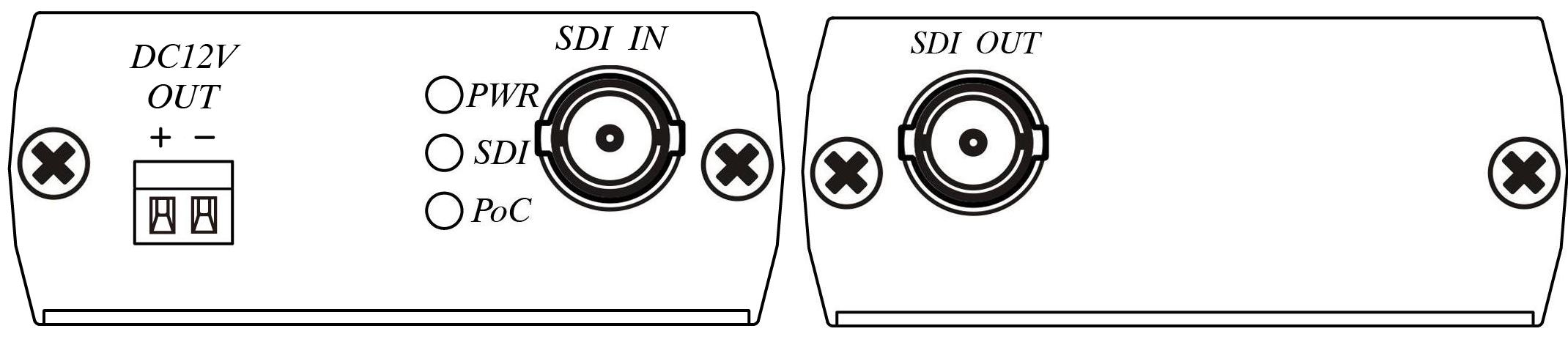

Vista Frontal y Posterior
MS-SDIVPR
MS-SDIVPT
