detalle del producto

Extensor de HDMI KVM & USB con RS232, IR sobre CAT5 MS-HKM01

Modelo: MS-HKM01

El MS-HKM01 es un extensor de HDMI, USB con sonido análogo, RS232, e IR a través de un cable CAT5.  Esta diseñado para extender y distribuir todas los tipos de señal por medio de un cable CAT5 hasta una distancia de 150 metros / 490 pies  con salida para monitor local de HDMI y proporciona vídeo de gran calidad (hasta 1920 x 1200 de resolución).
La unidad transmisora y receptora pueden conectarse de Punto a Punto por cable CAT5e/6 o por medio de conexión  Puntual-a-Múltiples administrado por un switch de red.
El MS-HKM01 esta optimizado para aplicaciones de sistema de radiodifusión, montaje multimedia y compartir multi-data, digital signage, integración de red, y control industrial, hospital, educación, seguridad, sistema de red de matriz y control de sistema con RS232  y equipos controlados por IR.
  • Extiende señales HDMI, RS232, IR y USB a través un cable CAT5E/CAT6.
  • Soporta resoluciones hasta 1080p Full HD y  1920 x 1200 (WUXGA) 32bpp@ 60 Hz
  • Rango de transmisión hasta 150 metros / 490 pies con CAT5e, 180 metros/590 pies con CAT6.
  • Soporta comandos  RS232 de 2-vias a una velocidad baud de 115200 (control de software en una PC, u otro sistema de control automatizado) para controlar dispositivos conectados a una matriz usando RS232.
  • Comunicación de datos Full Duplex.
  • Sonido análogo bi-direccional incorporado
  • IR bi-direccional incorporado
  • Unidad transmisora con salida HDMI.
  • Unidad receptora con 4 puertos USB (1 puerto USB 1.1 & 3 puertos USB 2.0), para extender dispositivos periféricos USB como disco flash, disco duro, teclado, ratón, etc.
  • Permite conexión de punto a punto y conexión de múltiples dispositivos a multi-display por medio de switch de red Gigabit network.
  • Ideal para control remoto de máquinas y sistemas de seguridad, aplicación de digital signage..
  • Modelo opcional: MS-SR01, repetidor de señal para aplicaciones de mayor distancia.

Diagrama de Instalación

Conexión de Punto a Punto:

Sobre Gigabit Ethernet Switch:  Conexión de Uno a Múltiples

Conexión de Múltiples Entradas a Múltiples Salidas via a Gigabit network switch

Conexión con Repetidor de Señal MS-SR01



ITEM NO.

MS-HKM01T

MS-HKM01R

Resolución soportadas

1920 x 1200p 32bpp@ 60 Hz

Distancia de Transmisión

  • CAT5e: 150 metros / 490 pies
  • CAT.6: 180 metros / 590 pies (maximo)

Conector HDMI

HDMI Tipo A x 2

HDMI Tipo A x 1

Conector USB

USB Tipo B x 1

USB Tipo A x 4

Conector RS232

DB9 (Hembra) x 1

DB9 (Macho) x 1

Conector de Enlace

RJ45 x 1

Conector de Audio

3.5 mm Phone Jack x 2

Conector IR

3.5 mm Phone Jack x 1

Angulo de Recepcion/Emision del IR

Horizontal ± 45º, Vertical ± 35º / ± 30º

Distancia de Recepcion/Emision del IR

5 M

Fuente de Alimentacion

DC 5V 2A

Consumo de Poder

1.3Amp (Max.)

Temperatura

  • Funcionamiento: 0 hasta 55ºC
  • Almacenamiento: -20 to 85ºC
  • Humedad: hasta 95%

Dimensiones (mm)

125 × 140 × 30

Peso (g)

380

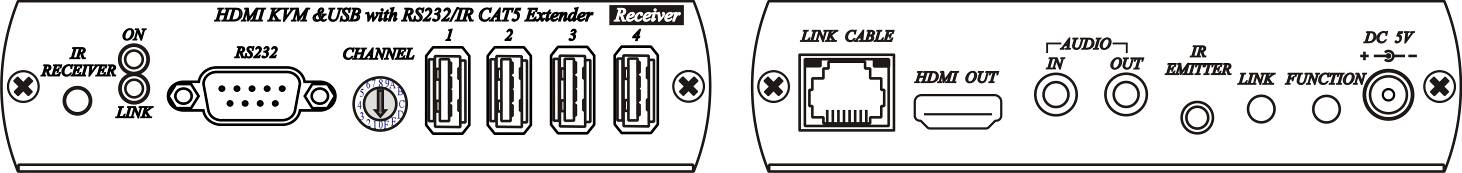

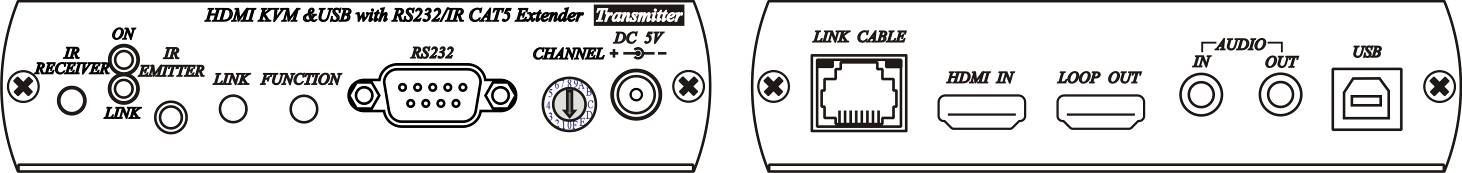

Vista Frontal y Posterior

MS-HKM01R

MS-HKIM01T
