Extensor de VGA, KVM & USB con Sonido Estereo, RS232, IR por CAT5 MS-VKM03

Modelo: MS-VKM03

  • Extiende VGA, sonido estéreo, señales RS232, IR y USB a través de un solo cable CAT5E/CAT6.
  • Puerto USB soporta USB 2.0, USB 1.0 & USB 1.1
  • Comunicación de datos Full Duplex.
  • Unidad de Transmisor con salida loop VGA incorporado
  • Unidad receptora con 4 puertos USB para extender dispositivos periféricos como disco flash, disco duro, teclado, ratón, etc.
  • Soporta hasta 1920 x 1080.
  • Rango de transmisión hasta 140 metros por CAT5e, 180 metros por CAT6.
  • Soporta conexión punto a punto y punto a multi-display a través de switch de red Gigabit.
  • Plug and play para fácil uso.
  • Perfecto para control remoto de sistemas de seguridad, aplicaciones de señalización digital.
  • Accesorio opcional: MS-SR01, repetidor de señal para largas distancias.

Diagrama de Instalación

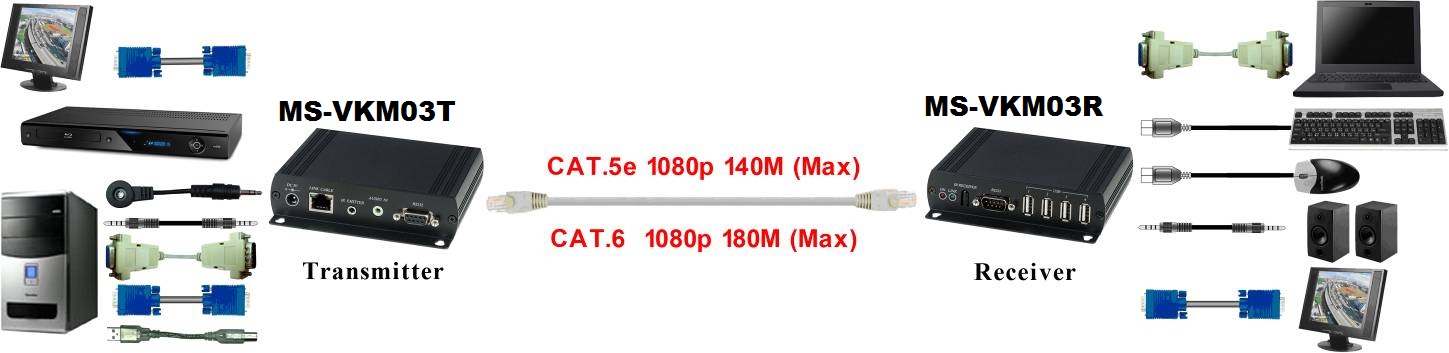

Conexión Directa Punto a Punto:

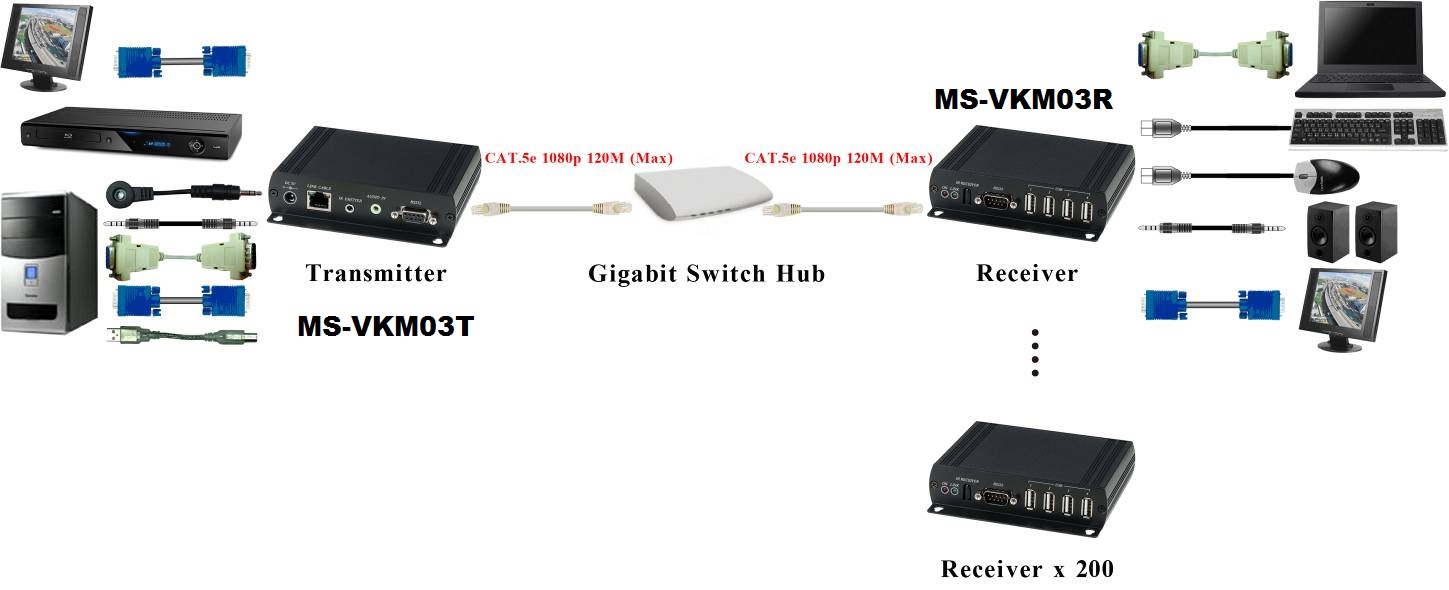

Conexión de Uno a Múltiples sobre switch Gigabit Ethernet

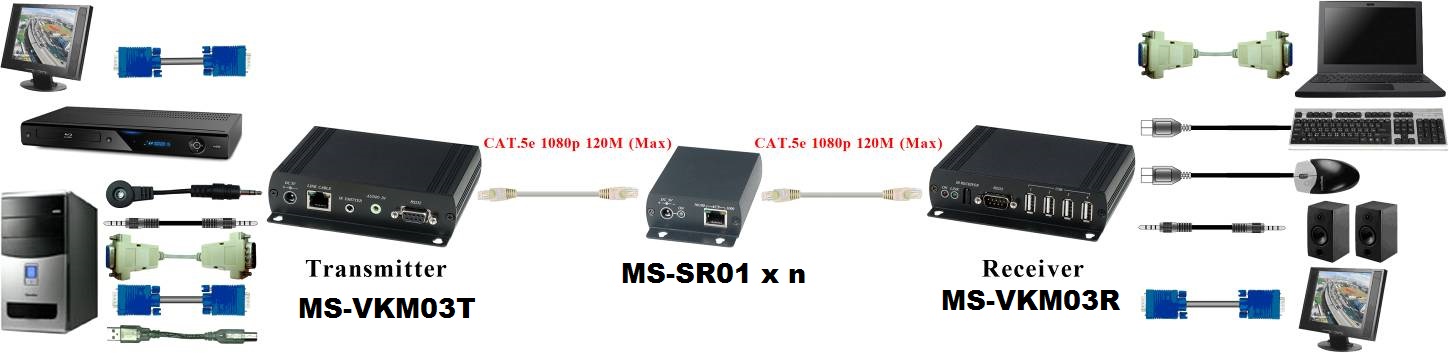

Conexión con repetidor de señal MS-SR01 (pedir por separado)



ITEM NO.

MS-VKM03T

MS-VKM03R

Resolución Soportada

Hasta 1920 x 1080 @ 85 Hz

Distancia de Transmisión

CAT5e: 140M, CAT6: 180M (Máx)

Entrada de Señal de Vídeo

RGB Análogo (75Ω, 0.7Vp-p) Señal Sincronizada H/V Separada (TTL)

Conector VGA

DB15 Hembra x 2

DB15 Hembra x 1

Conector USB

USB B-Type x 1

USB A-Type x 4

Conector RS232

DB9 (Hembra) x 1

DB9(Macho) x 1

Conector de Audio

3.5 mm Phone Jack x1

Conector IR

3.5 mm Phone Jack x1

Incorporado

Enlace de Conector

RJ45 x 1

Fuente de Alimentación

DC 5V 2 Amp

Consumo de Poder

1.1 Amp

Temperatura

Funcionamiento: 0 hasta 55℃, Almacenamiento: -20 hasta 85℃, Humedad: hasta 95%

Dimensiones (mm)

125 x 120.5 x 30

Peso (g)

335

330

Vista Frontal y Posterior

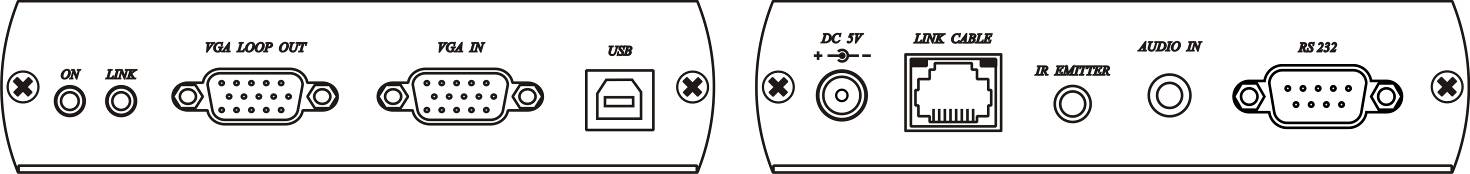

MS-VKM03T Transmisor

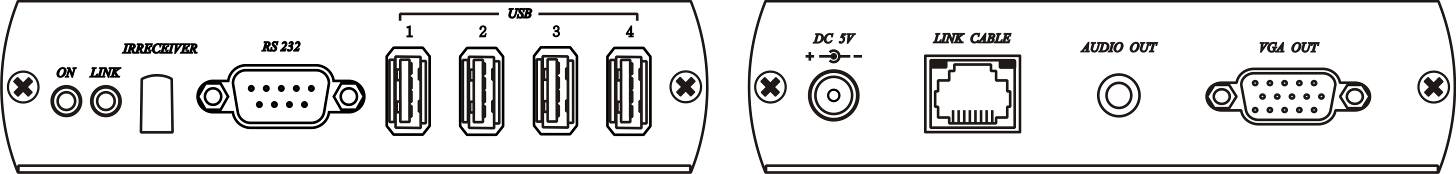

MS-VKM03R Receptor
